Lampara Led 28w con lentes



Pues empezando nuevo proyecto, como no me puedo estar quieto, mejor hacemos algo de provecho no?

en total utilice 28 Leds de 1w @ 350 mA de los cuales fueron:



4 Leds de 4000k

3 Leds de 10,000k

3 Leds de espectro completo

18 Leds de 6500k

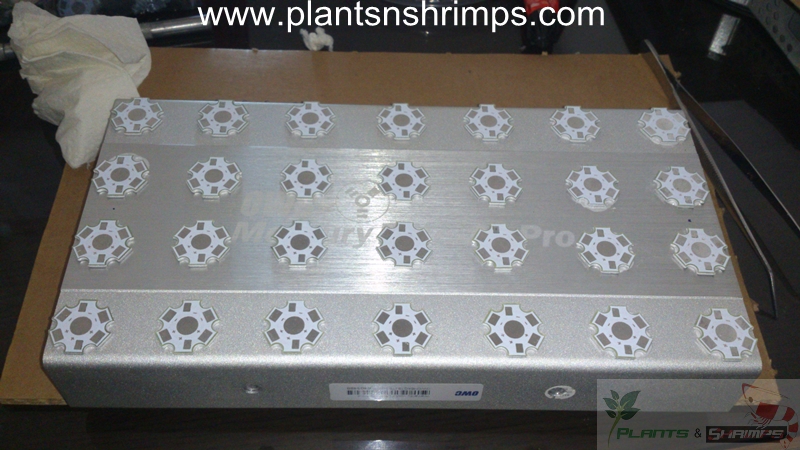

también se uso heatsink plaster (pegamento térmico) y los heatsinks de estrella de la siguiente foto.

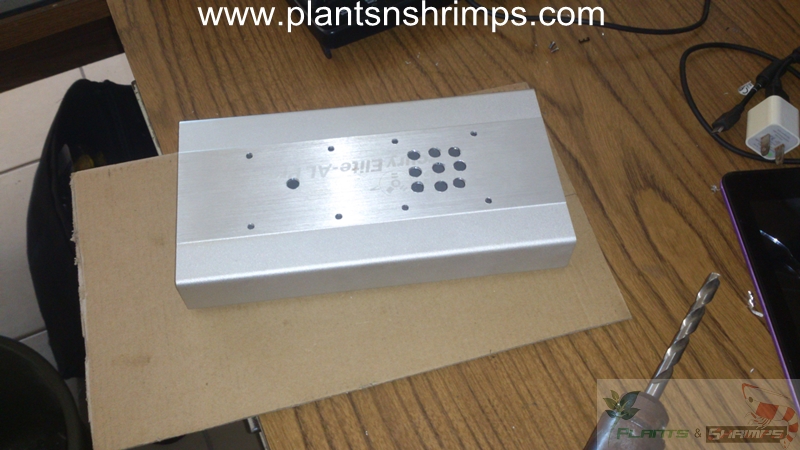

Preparando la base para montar los ventiladores que ayudaran al enfriamiento, se perforo el aluminio para que por esos orificios circule el aire, que saldrá por los costados.

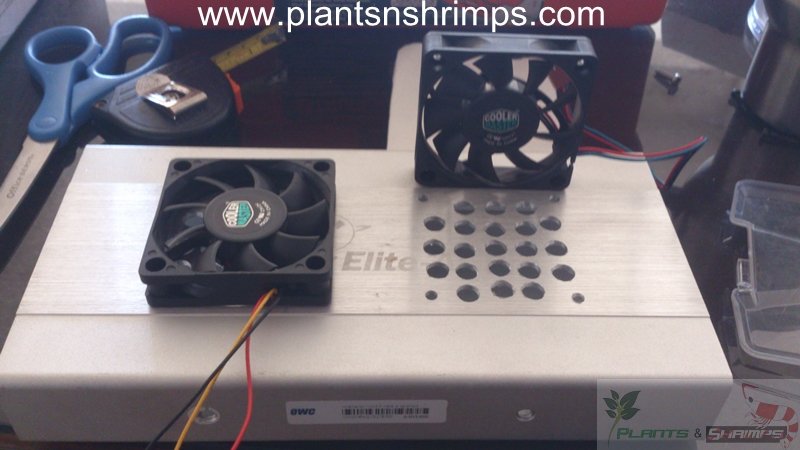

los ventiladores son para Pc, unos coolermaster de mejor calidad, de 12v @ 0.2amp

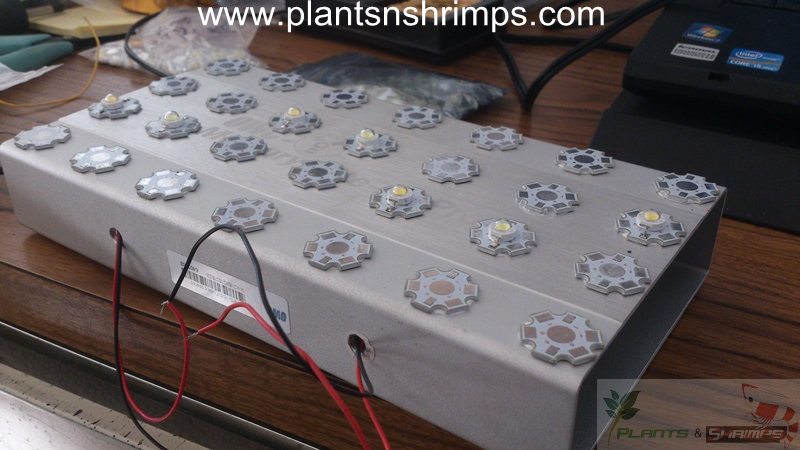

Empezando a soldar los leds, esto es lo tedioso… ademas de luego cablear.

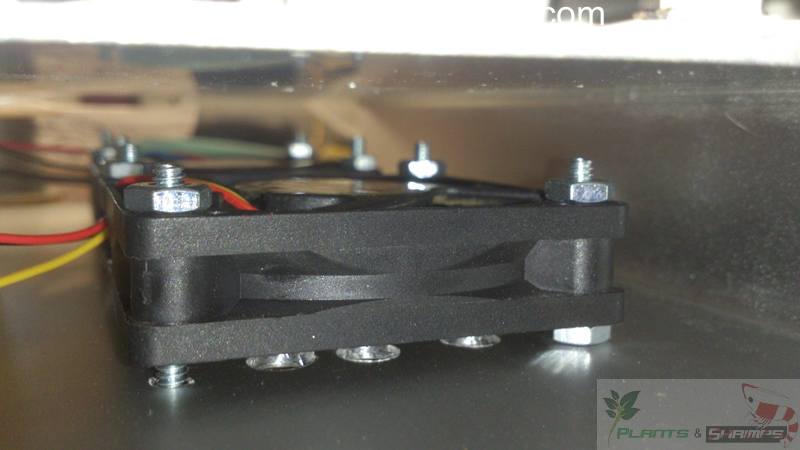

Los ventiladores se instalaron por dentro

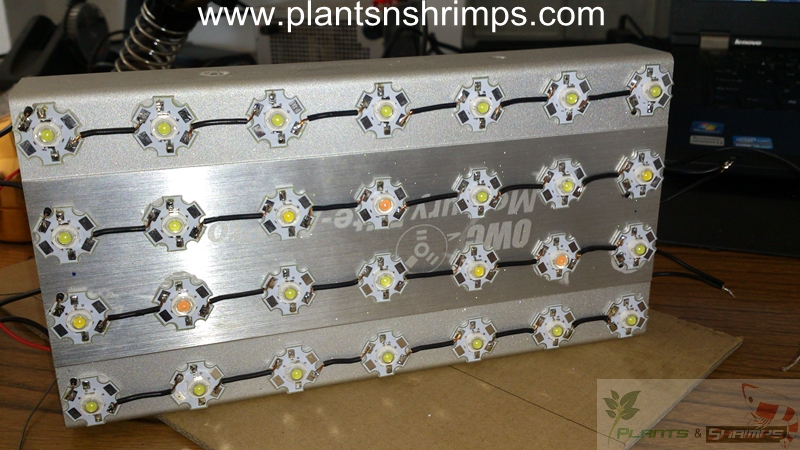

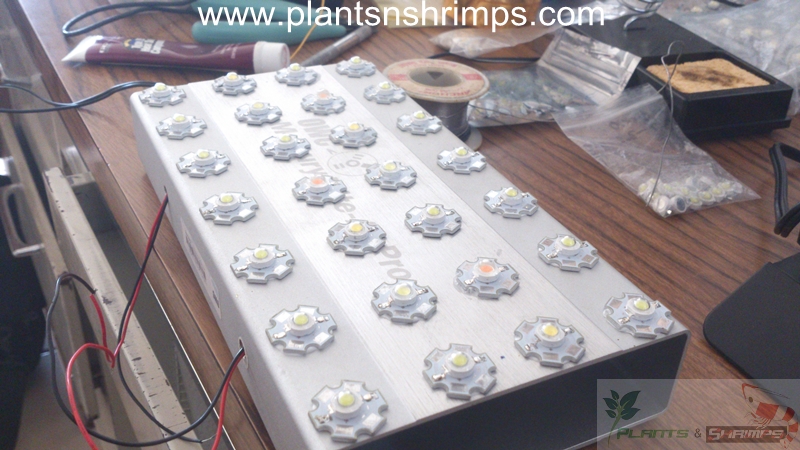

Terminado de soldar los leds!




Esto es lo que da mas flojera, cortar los cables a medida, pelar las puntas y soldar de forma que no quede bola, porque de otra manera los lentes pudieran no sentar bien.

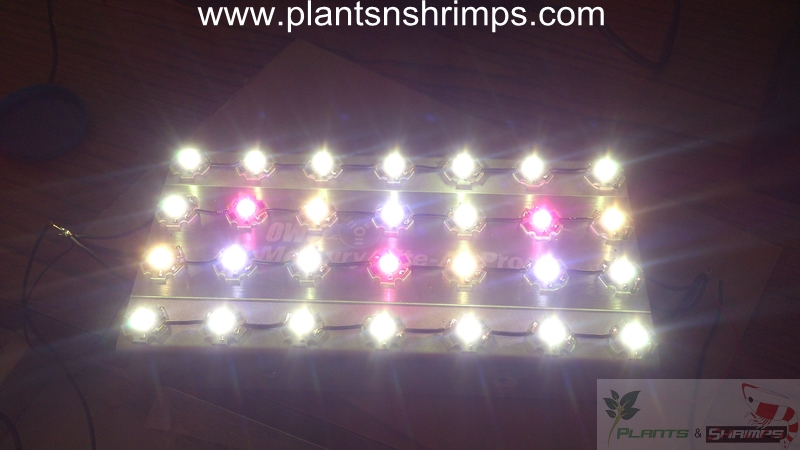

Probando….1….2….3…… probando.

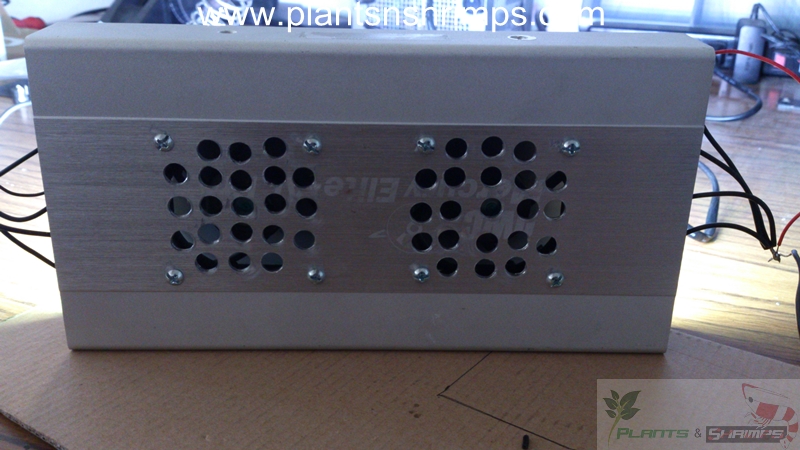

La parte trasera.

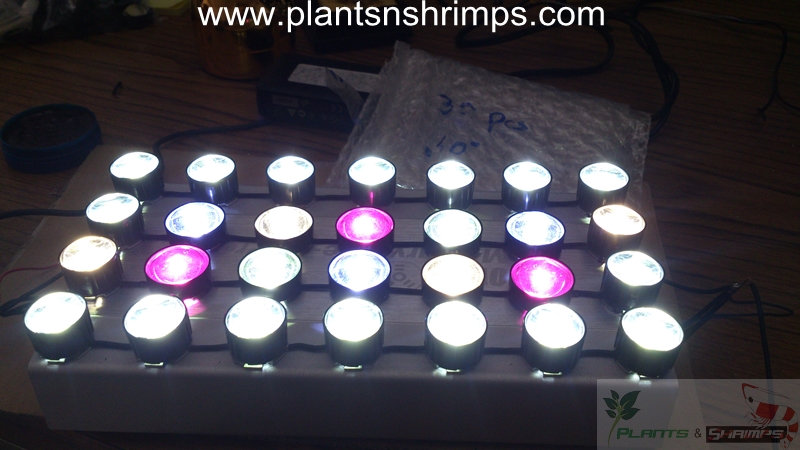

Probando, en esta sig. foto los lentes son de 90 grados todos, en las pruebas me di cuenta que quedo un poco abierto el angulo, así que probé de nuevo cambiando los leds de las orillas (todo alrededor) por lentes de 60 grados, los otros quedaron igual de 90 grados.




Aqui ya tiene puestos los leds de 60 grados por toda la orilla.






y pues es todo, ya que la monte para el acuario para cual fue pensada les pongo la foto. saludos.



Víviparos: Abr-12; Invertebrados: Feb-12


#2 Momo3

Momo3

    Acuarista

  • Registered Users +50
  • 321 Mensajes

Publicado el 05 November 2015 - 07:57 PM

Te ha quedado genial!
Felicitaciones

#3 Manu_KP

Manu_KP

    Fundador

  • Fundador
  • 20270 Mensajes

Publicado el 06 November 2015 - 10:59 AM

Increíble. He visto muchas comerciales que son muy inferiores en belleza y limpieza a esta tuya.

Un 10 compi.

Comentar ImagenComentar ImagenComentar ImagenComentar ImagenComentar Imagen

Cíclidos Enanos: Machos Dic-11, Jul-13, Hembras Feb-12, especial-12 // Ciprínidos: Ene-12, May-12, Nov-12 // Atlas: vídeos-13

Invertebrados: Oct-12 // Siluriformes: Dic-11, Ene-12, Mar-12, Abr-13, Jun-13 // Scalares: May-12, Jul-13 // Carácidos: Abr-12, Feb-13

Area General: Mar-12, blanco 12, albino 12


#4 genico22

genico22

    Nuevo

  • Members
  • Pip
  • 3 Mensajes

Publicado el 06 November 2015 - 05:11 PM


#5 genico22

genico22

    Nuevo

  • Members
  • Pip
  • 3 Mensajes

Publicado el 06 November 2015 - 05:13 PM

Gracias por el aporte, que colores de led utilizaste y cantidad de cada uno

#6 sebing12

sebing12

    Acuarista

  • Registered Users +50
  • 298 Mensajes

Publicado el 06 November 2015 - 10:33 PM

Que perfil de aluminio ocupaste ??

#7 Alonsoyc

Alonsoyc

    Moderador Zona Brico

  • Moderadores
  • 1093 Mensajes
  • LocationEnsenada, Baja California Mexico

Publicado el 07 November 2015 - 08:56 AM

Increíble. He visto muchas comerciales que son muy inferiores en belleza y limpieza a esta tuya.

Un 10 compi.

Muchas gracias Manu.



Que perfil de aluminio ocupaste ??

Es el Case de un disco duro externo, al ser de aluminio quedo de lujo para esto.



Gracias por el aporte, que colores de led utilizaste y cantidad de cada uno

Genico22, esta descrito al inicio del post.



Te ha quedado genial!
Felicitaciones

Muchas gracias.



Víviparos: Abr-12; Invertebrados: Feb-12


#8 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4722 Mensajes

Publicado el 12 November 2015 - 08:05 PM

Muy buen trabajo, la pantalla me engaño en el tamaño hasta que comentaste que el perfil era una caja de un Hdd

Esperando la foto en el acuario
