#1 sergito1972

sergito1972

    Nuevo Usuario

  • Members
  • Pip
  • 3 Mensajes

Publicado el 15 May 2012 - 02:26 PM

Buenos días gente, les cuento que estoy por arrancar un plantadito de 42 lts en una urna de 60x35x20, a la espera de las plantitas, supuestamente van a estar para este viernes, pero como todo puede fallar .
Por ahí hay muchos que piensan en la iluminación, como hacer una tapa, y como despues de comprar todo me quede medio corto de plata (seamos realistas, ja) sabia que tenia que ser algo que durara y que sea económico, empece a revolver y encontré los telgopores donde venia envuelta un cpu (tengo la costumbre de guardar todo por ese tema de “para algo va a servir”), Dichos telgopores miden 53 cm de afuera a afuera y tiene alrededor de 20 cm de ancho y obviamente no pesa nada y me dije tiene que funcionar.. les voy a mostrar lo que hice y como quedo.
Materiales:
Dos tubos de luzdia de 15w/765 osram 740lm, son tubos de 40cm (Cómo trompada)
4 zócalos para los tubos (los 4 para arrancadores (son mas altos
2 arrancadores que servirán para tal motivo
2 arrancadores en desuso (es para puentearlos y cerrar el circuito
4 balastos o reactancias para tubos de 15 w
3 metros de cable de 0.75mm2
3 metros de cable bipolar de 1.5
Cinta aisladora
Cartucho para pistola de silicona
8 tornillos con tuerca finos creo que son de 3/16”x2”, con una “buena” arandela plana
Impresindible una aguja de coser (de esas larga que usa la abuela jaja)
En total gaste 65 pesos este fin de semana pasado, me costo caro negociar la aguja! Jaja

Empecemos:
Presento alguno de los materiales
Comentar Imagen

primero vamos a prensentar, y marcar los zócalos con los tubos en la planch a ver donde vamos a amurarlos:

Comentar Imagen

notar que puse ambos zócalos para arrancadores, para lograr una mayor altura, con respecto del telgopor.. para evitar que caliente.

Comentar Imagen

Para evitar que el telgopor se rompa al hacer los agujesos para agarrar los zócalos y para pasar los cables vamos a usar la aguja, que calentaremos en la hornalla (en mi caso)para que quede prolijo. Aca vemos el zócalo de abajo presentado y el agujero para pasar el tornillo del de arriba

Comentar Imagen

las arandelas tienen que ser las mas grande que encontremos (tipo chapista), para que hagan presión sobre la mayor superficie que podamos para evitar que el telgopor se dañe

Comentar Imagen

En mi caso, necesite dos telgopores porque los tubos sobresalían de lo que es la tapa (sino se sumergirían en el agua.

Comentar Imagen

con la misma aguja calentamos de nuevo y le cortamos el fondo que quede solo la pared pero como va a quedar por debajo de los tubos, le dejamos un poco de fondo… muy poco, para que haga de refuerzo.

Comentar Imagen

Comentar Imagen

Comentar Imagen

Comentar Imagen

http://i1063.photobu...72/PIC_4876.jpg

con esto preparado hacemos la instalación eléctrica, tal como lo indica el balasto o reactancia, para esto usamos el cable unipoar de 0.75mm2 (el cable negro fino… no tenia blanco ), para esto tenemos que volver a desmontar los zócalos de los tubos para atornillar los cables.

http://i1063.photobu...72/PIC_4878.jpg

http://i1063.photobu...72/PIC_4877.jpg

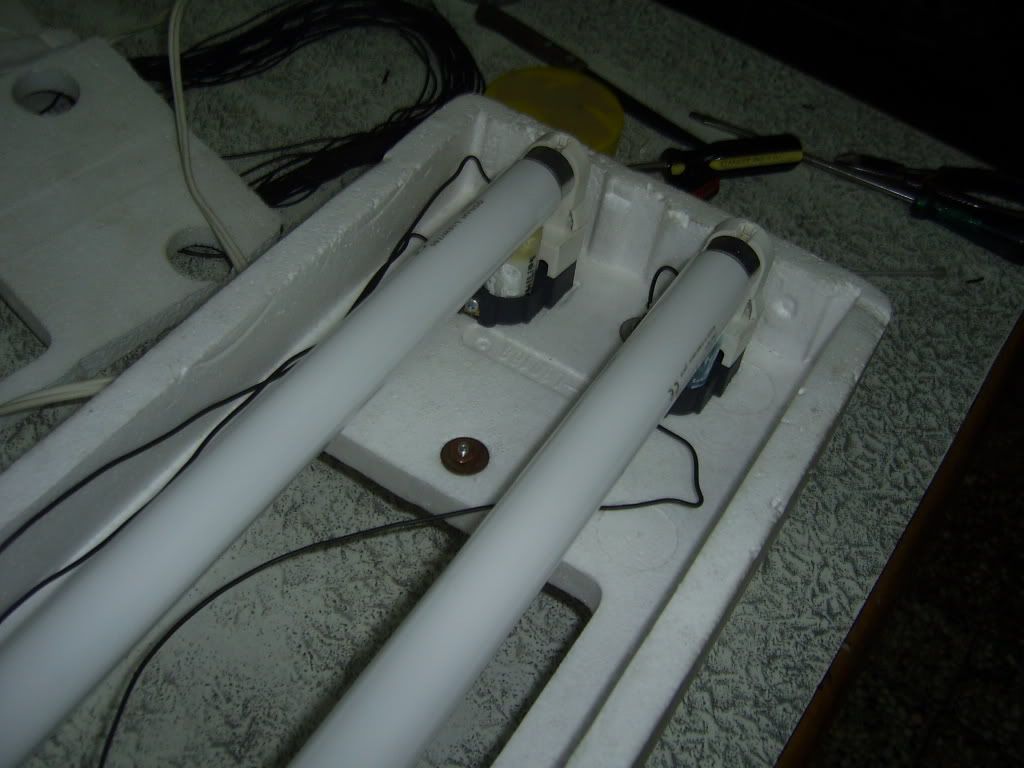

aca vemos como decía que para usar estos zocalos altos y lograr separar los tubos del telgopor, necesitamos dos arrancadores que no sirvan o comprar 4 arrancadores y desarmarlos y sacarle lo que tienea adentro y puentearle las patas, por lo que solo los arrancadores azules uno en cada tubo, trabaja como tal.

http://i1063.photobu...72/PIC_4879.jpg

http://i1063.photobu...72/PIC_4880.jpg

aca vemos la instalación terminada y las arandelas que se ven de adentro entre los tubos son las que agarran los balastos para que no se muevan

http://i1063.photobu...72/PIC_4881.jpg
por esto necesite dos telgopores para hacer la tapa

http://i1063.photobu...72/PIC_4882.jpg

vamos a emprolijar la instalación: con la aguja, nuevamente calentada en la hornalla y como si fuera un martillo y corta fierro, hacemos las canaletas donde meteremos nuestros cables, del lado de adentro y de afuera, con mucho cuidado de no quemar la aislación de ningún cable

http://i1063.photobu...72/PIC_4883.jpg

http://i1063.photobu...72/PIC_4884.jpg

http://i1063.photobu...72/PIC_4885.jpg

http://i1063.photobu...72/PIC_4886.jpg

http://i1063.photobu...72/PIC_4887.jpg

http://i1063.photobu...72/PIC_4888.jpg

Luego cuando ya tenemos todas las canaletas, entra en acción la pistola de siliconas, vamos poniendo los cables dentro y punteando de vez en cuando para que los cables no se levanten.

http://i1063.photobu...72/PIC_4889.jpg

http://i1063.photobu...72/PIC_4890.jpg

http://i1063.photobu...72/PIC_4892.jpg

http://i1063.photobu...72/PIC_4893.jpg

probamos nuevamente la luminaria que todo ande (ya lo había probado pero no le saque fotos.. jaja

http://i1063.photobu...72/PIC_4894.jpg

estos son los tubos que usé

http://i1063.photobu...72/PIC_4895.jpg

asi quedarja en la pecera (todavía falta pegar los dos telgopores)[/img]

http://i1063.photobu...72/PIC_4896.jpg

http://i1063.photobu...72/PIC_4897.jpg

http://i1063.photobu...72/PIC_4898.jpg

http://i1063.photobu...72/PIC_4900.jpg

para pegar la tapa y que nos quede firme y a la vez que haga de soporte, le puse escarbadientes, untado con pegamento para telgopor, los deje secar , media hora despues,

http://i1063.photobu...4_193410_00.jpg
le puse la tapa, con mucho cuidado que quede centrado y corrigiendo hasta que quedo bien y lo bajé

://i1063.photobucket.com/albums/t509/sergito1972/IMG_20120514_193938_00-1.jpg

y para que no se mueva le puse un poco de contrapeso y de paso ver como se la aguanta el telgopor.. un telgopor para que reparta el peso, una fuente de pc debe pesar como ¾ kg dos mochilas de escuelas de mis hijos… cerca de 2 kg cada una

http://i1063.photobu...194612_00-1.jpg

asi mas o menos quedo “terminada” lo pongo entre comillas porque tengo que averiguar com que pintarl telgopor y que no se lo morfe.. obvio que sintetico no.. algo sin solvente tiene que ser

http://i1063.photobu...72/PIC_4902.jpg

http://i1063.photobu...72/PIC_4901.jpg

REPITO… falta la terminación.. pintar o decorar… pero como dije antes… fueron 65 pesos de inverción y 4 hs de laburo… una ganga… la pecera va a estar en un guardatuti que auspicia de tallercito, aveces..
Espero que les haya gustado.. se aceptan gastadas! jaja
:smile::smile:

#2 sergito1972

sergito1972

    Nuevo Usuario

  • Members
  • Pip
  • 3 Mensajes

Publicado el 15 May 2012 - 02:40 PM

Agrego que tengo que sacar las reactancias de la tapa porque recalientan ... reemplazaré por electronicos y yá..

#3 Tin

Tin

    Moderador Zona Brico / Area Verde

  • Moderadores
  • 3146 Mensajes

Publicado el 15 May 2012 - 07:27 PM

Sergito buen aporte, la verdad es que es la primera vez que veo una tapa realizada en este material. Solo me queda la duda de su resistencia al calor, ya no solo de las reactancias sino de las propias lámpara. Gracias por compartirlo.Otra cosa, tienes que redimensionar las fotos que has subido porque el máximo permitido en el foro es 800x600 y las tienes bastante más grandes.Un saludo y gracias de nuevo por el aporte!

#4 BlackSouL

BlackSouL

    Colaborador Siluriformes

  • Colaborador
  • 998 Mensajes
  • LocationQuilmes, Pcia. Bs. As., Argentina

Publicado el 19 May 2012 - 08:23 PM

El ingenio criollo en su máxima expresión!!!! ja ja ja ja jaSaludos Sergio, espero que el plantado vaya bien!!!!ya voy a probar ese sistema de tapas... yo también estoy armando un plantado así que casi seguro que intente copiar el modelo...!!!!Gracias por el aporte...!!!

#5 Alonsoyc

Alonsoyc

    Moderador Zona Brico

  • Moderadores
  • 1093 Mensajes
  • LocationEnsenada, Baja California Mexico

Publicado el 21 May 2012 - 02:57 AM

chicos, lo muevo a Electricidad!


Víviparos: Abr-12; Invertebrados: Feb-12


#6 Ronalds

Ronalds

    Usuario Activo

  • Registered Users +50
  • 222 Mensajes

Publicado el 16 July 2012 - 02:22 AM

Jamas hasta ahora habia pensado :piensa: usar teknopor para hacer eso :), gracias por el dato, gracias por compartir.:grax: Saludos.
