Pantalla led para un 450l


  • Please log in to reply
22 las respuestas a este tema

#1 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 16 May 2015 - 01:16 PM

En este tema voy a explicar como estoy haciendo una pantalla led para un 450l.

Para esta pantalla voy aprovechar la estructura que me ofrece una pantalla boyo de 4x55w pl que ya no funcionaba y que le daremos nueva vida.

El acuario tiene las siguientes dimensiones 150cm de largo 50cm de ancho y 60cm de altura.

He optado por usar led de 3w para este proyecto.

Pongo la lista de los materiales que he comprado ya para poner en la pantalla, si veis que se me pasa alguno me lo recordáis asi sera mas facil ver le presupuesto que se necesita.

El disipador en mi caso de 130cm de largo

http://www.pantallal...enda/disipador/



La fuente en mi caso de 48v , 7,5amperios 360watios

http://www.ebay.es/i...984.m1439.l2649



Los led para este montaje solo voy a usar blancos

100 de 6500º

http://www.ebay.es/i...984.m1439.l2649



10 de 13000k a 15000k y otros 10 de 25000k a 30000K que aportaran mas espectro azul

http://www.ebay.es/i...984.m1439.l2649

http://www.ebay.es/i...984.m1439.l2649



10 de 4500º a 4000º que aportaran algo de rojo y verde

http://www.ebay.es/i...984.m1439.l2649



Las lentes 20 de 30º ,20 de 60º y 50 de 45º

http://www.ebay.es/i...984.m1439.l2649

http://www.ebay.es/i...984.m1439.l2649

http://www.ebay.es/i...984.m1439.l2649



La cinta de kapton de 12mm

http://www.ebay.es/i...984.m1439.l2649



Y la de cobre de 8mm

http://www.ebay.es/i...984.m1439.l2649



Rejillas para la extracción de aire

http://www.ebay.es/i...984.m1439.l2649



Pasta termica

http://www.ebay.es/i...984.m1439.l2649





Faltan algunos materiales como las resistencias que añadiré a medida que continuo el proyecto.



Empezamos con la adaptación de la pantalla boyu, en este caso es una solida estructura de aluminio.

El hueco interior nos da lago mas grande que los 10cm de ancho de nuestro disipador

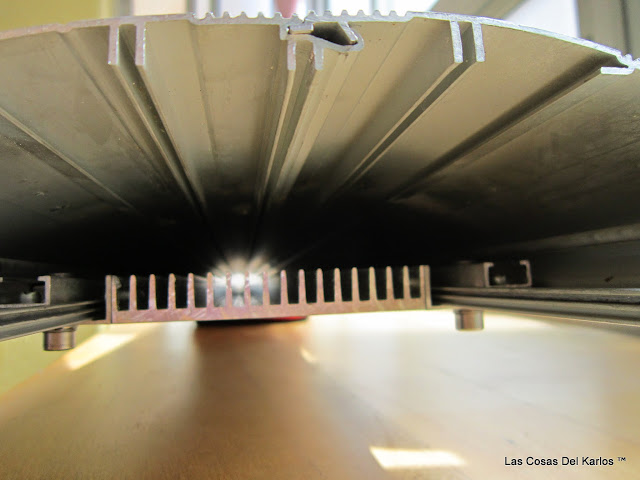

Así que le añadimos los L de aluminio a los lados que  nos aumentaran el ancho total.




El perfil se une al disipador con tornillos y pasta termica para mejorar la transferencia de calor



Ahora ya queda bien montado en la pantalla






A su vez este perfil va atornillado a la pantalla para que se sujete con firmeza






Ahora toca las tapas, en este caso eran de plástico con lo que he optado por hacer yo mismo las tapas con una chapa de aluminio.

Con paciencia lima, sierra dremmel  y radial he conseguido algo bastante decente Mod%252520pantalla%252520boyu%252520450l



Las propias tapas harán de soporte apara unos ventiladores reciclados

Mod%252520pantalla%252520boyu%252520450l



Así quedara la pantalla hermética y circulara el aire donde nosotros decidamos.

Como abra dos ventiladores a cada lado que introduzcan aire  abra que darle una salida.

Con lo que he optado por unas aperturas superiores.

Mod%252520pantalla%252520boyu%252520450l



Son 6 aperturas pero el tamaño de cada una es pequeño solo unos 3cm de diametro .



Hasta aquí el capitulo de hoy

Continuara...................



#2 JoseLB

JoseLB

    Acuarista de Bronce

  • Registered Users +50
  • 1026 Mensajes

Publicado el 16 May 2015 - 03:09 PM

Atentento a la proxima entrega...



Bikersoy = Monstruo, crack,.... :v:



Salu2.


Comentar Imagen

Ciprinidos: Ene-14


#3 sebing12

sebing12

    Acuarista

  • Registered Users +50
  • 298 Mensajes

Publicado el 16 May 2015 - 05:15 PM

Estaré muy atento !!!
Saludos

#4 INTI

INTI

    Acuarista

  • Registered Users +50
  • 391 Mensajes

Publicado el 17 May 2015 - 05:33 AM

Super Manitas Karlos, sigo atento para copiar algunas cosillas...salu2  :D



#5 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 19 May 2015 - 06:55 PM

Segunda parte.



La elección de las lentes



Este acuario tiene 60cm de altura de columna de agua a los que hay que sumarle por lo menos 10 cm de altura de la pantalla al acuario.

Debido a esto y que la altura no sera regulable como otras de mis pantallas toca elegir con inteligencia  el grado de las lentes.

Así que usaremos un poco de trigonométrica olvidada para buscar el mejor angulo.



Sabemos la altura del acuario y de la pantalla ye le ancho del fondo del acuario.

Mod%252520pantalla%252520boyu%252520450l



Con esto tenemos el angulo que formaría la luz para que quedase dentro de ese ancho aprovechándolo al máximo.



Mod%252520pantalla%252520boyu%252520450l





Pero solo sabemos  dos lados del triangulo la base que es la mitad del ancho del acuario y la altura que es a suma de la altura del acuario mas la de la pantalla.



Así que con estos datos por el teorema de pitagoras podemos conocer la hipotenusa sabiendo dos catetos

Usamos una calculadora online para tener el valor que buscamos

http://www.calculado...a-de-pitagoras/






Ahora ya sabemos el valor de los tres lados nos falta conocer el valor del angulo

Usaremos ahora el teorema del coseno para conocer el angulo

Otra vez nos aprovecharemos de una calculador online para hacerlo

http://www.jorge-fer...emap/index.html






Pasamos los datos a nuestro dibujo



Mod%252520pantalla%252520boyu%252520450l



Nos da un angulo de 19.654º y como sabemos que es solo la mitad lo multiplicamos por dos y tenemos aproximadamente un angulo de 40º



Así que hago un dibujo a escala para que se vena mejor los distintos haces.

Mod%252520pantalla%252520boyu%252520450l





En el podemos observar con claridad que si bien la luz sera muy bien aprovechada en el fondo del acuario tendremos grandes zonas oscuras donde no tendremos luz y si tenemos plantas de tallo saldrán muy rápido a esa zona.



Así que lo que voy a usar es una combinación de lentes que den luz   a las diferentes alturas para que todas las plantas los puedan aprovechar.



Como lentes comerciales podemos encontrar facilmente lentes de 60º 45º y 30º que son los que he elegido.



Con las 20 lentes de 60º tendremos una base del cono de la luz a 70 cm de unos 80.83 cm

Con las 20 lentes  de 30º tendremos una base del cono de la luz a 70 cm de unos 37.512 cm

Y con el resto de lentes a 45º tendremos una base del cono de la luz a 70 cm de unos 57.99 cm



Continuara pronto con al próxima entrega



#6 Alonsoyc

Alonsoyc

    Moderador Zona Brico

  • Moderadores
  • 1093 Mensajes
  • LocationEnsenada, Baja California Mexico

Publicado el 21 May 2015 - 08:19 AM

nos vamos a importantes... pinta de maravilla este hilo



Víviparos: Abr-12; Invertebrados: Feb-12


#7 Siderfa

Siderfa

    Nuevo Usuario

  • Registered Users +50
  • 80 Mensajes

Publicado el 28 May 2015 - 10:33 AM

Seguiremos este hilo, muy interesante.
Lo único que no veo claro por el tema del ruud que puedan hacer, son esos ventiladores superiores tan pequeños, cuanto más pequeños más ruidosos son.
Saludos

Editado por Siderfa, 28 May 2015 - 10:33 AM.


#8 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 28 May 2015 - 11:32 AM

Seguiremos este hilo, muy interesante.
Lo único que no veo claro por el tema del ruud que puedan hacer, son esos ventiladores superiores tan pequeños, cuanto más pequeños más ruidosos son.
Saludos





Si es cierto el ruido es importante reducirlo puede ser muy molesto.

Aunque los ventiladores sean pequeños el truco esta ne hacerlos trabajara a menor tension asi reducen revoluciones y el ruido es menor.

Por contra dan menos volumen de aire por lo que pongo alguno mas para contrarestar



#9 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 28 May 2015 - 11:49 AM

Como la pantalla es muy grande 1,30 metros he echo un pequeño video de adelanto




Editado por bikersoy, 28 May 2015 - 11:51 AM.


#10 sebing12

sebing12

    Acuarista

  • Registered Users +50
  • 298 Mensajes

Publicado el 29 May 2015 - 10:15 PM

Como la pantalla es muy grande 1,30 metros he echo un pequeño video de adelanto

Se ve genial !!!
Podrías subir el diagrama de como van conectados los led!!!
Trato de entenderlo en el video pero no puedo !!!
Saludos

#11 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 29 May 2015 - 11:54 PM

Pronto pondre le esquema y los avances no he tenido tiempo ando algo liado



#12 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 31 May 2015 - 01:21 PM

Pasamos al siguiente paso los led.



Tenemos un ancho de 10cm del disipador mas el ancho de los perfiles laterales que hacen de soporte ,pero que al ser de aluminio  tambien se pueden usar para colocar led.

Así que tenemos unos 15cm de ancho total con lo que opto por 7 largas series.

Las series en un principio seran de 12 a 13 led por que la tensión elegida es de 48voltios

He optado por esa tension mas alta para que a mismo valor de potencia si aumentamos la tension disminuye la corriente y asi la sección de los cables y de las pistas sera menor.

Como la columna de agua sera grande y el litraje del acuario es de 450l he optado por usar led de 3w asi la cantidad  a usar sera menor y el montaje mas sencillo

Sigo fiel al barato y comodo kapton y cinta de cobre, para este proyecto he usado cinta de kapton de 12mm y cobre de 10mm para que soporten sin problemas el amperio que puede llegar a soportar los led de 3w.

Trazo las marcas con ayuda de una escuadra y luego empiezo colocando la cinta de kapton, no sin antes haber ligado y limpiado muy bien la superficie

Mod%252520pantalla%252520boyu%252520450l





Después del kapton viene la cinta de cobre y una vez puesta marco done ira los led y comienzo a cortar los espacios

Mod%252520pantalla%252520boyu%252520450l



Mod%252520pantalla%252520boyu%252520450l



Mod%252520pantalla%252520boyu%252520450l

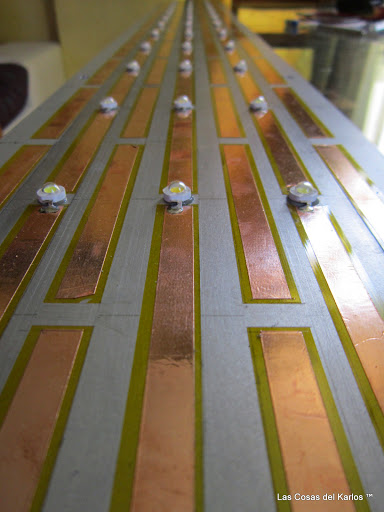

Una vez echo los cortes toca la colocación de los led

Mod%252520pantalla%252520boyu%252520450l



Gota de silicona termica luego se coloca el led y se soldan las patas y asi repetimos hasta la estenuidad.



Mod%252520pantalla%252520boyu%252520450l





Ya tenemos las series pero no sabemos con certeza la resistencia a usar pues los valores del vendedor para le tension del led son muy amplios y con series de 12 a 13 led una variación de solo 0,1 volitio por led varia casi 1,5 voltios  y eso nos puede variara mucho la corriente que circule en la serie.

se puede usar esta calculadora online para hacer unos calculos aproximados

http://www.lu1ehr.co...EDserescal.html



En mi caso lo que hice fue usar una valor determinado de resistencia (1,8ohm) y ver le consumo de cada serie de manera independiente.

Como he usado led diferentes de 4000k , 6500º, 10000k y 20000k estos se comportan de manera diferente.

Asi que para no dar un valor mas alto a la resistencia de del series de 6500k que me dan un valor muy bajo de 3,3voltios opto por añadir dos led mas a esta serie y asi todas las series se comportaran igual.



Al final he usado  dos resistencias por serie de 0,33ohmnios y 1w, de esta manera la resistencia es de una potencia menor y el calor ni se aprecia como pasaria si usase solo una resistencia.



Una vez montado el circuito ajusto el consumo de la pantalla variando la tension de la fuente.

Esta fuente me permite un minimo de tension de  38.6 voltios a un maximo de 51.7 voltios

Yo he optado por unos 4 amperios que dan algo menos de 600ma para cada una de las 7 series

Mod%252520pantalla%252520boyu%252520450l





Mod%252520pantalla%252520boyu%252520450l



No le he dado mas caña por que la iluminacion me parace bastante potente

La potencia de la pantalla se nos queda en

47.7voltiosx4amperios= 190watios



#13 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 31 May 2015 - 01:44 PM

Una vez comprobamos que todo funciona correctamente procedemos al acabado final la fase de pintura.

Comenzamos con una buena limpieza con alcohol isopropilico que tambien desengrasara la superficie.

Para no pintar el emisor del led lo cubrimos con plastelina

Mod%252520pantalla%252520boyu%252520450l

Para la fase de pintado tendremos varias capas.

La primera sera una imprimación para plásticos y metales que nos asegure un buen agarre de la pintura.

Mod%252520pantalla%252520boyu%252520450l



Aplicamos varias capas y dejamos secar durante unos10 minutos entre capa.



Pasados 20 minutos aplicamos la capa de pintura en este caso he optado por un blanco.

Mod%252520pantalla%252520boyu%252520450l



Repetimos como antes 10 minutos de secado entre capas, y aplicamos varias manos hasta cubrir bien toda la superficie.



Una vez pasado unos 20 minutos desde la ultima capa y no mas de 2 horas desde la primera podemos dar la mano de laca.

Mod%252520pantalla%252520boyu%252520450l



Esta nos dara una proteccion mayor a a la pintura, aplicamos varias manos.



Una vez acabado tendremos este bonito acabado.

Mod%252520pantalla%252520boyu%252520450l



Pero en este proyecto he querido ir mas alla y probar una idea que tenia en mente.

Cuando usamos lentes para los led estan tienen pequeñas perdidas que se pueden observar en la base de los led que se aprecian iluminados.

Este efecto se aprecia cuando las bases son blancas y dejan ver mas la luz que las bases negras

pantalla%252520led%252520120l%252520015.





Así que como cromar la lentes sera algo caro y complicado he optado por pintarlas.

Como el blanco es un color que refleja muy bien la luz las he pintado de este color.

Para no pintar la zona de salida de la luz de la lente ni la zona de contacto con el emisor led he colocado las lentes sobre cinta de carrocero con el adhesivo en contacto con la lente y una pequeña bola en la parte superior.

Mod%252520pantalla%252520boyu%252520450l



Hacemos como con la pantalla imprimacion pintura y lacado pero para diferenciar los grados de la lentes , sobre al capa de pintura blanca he usado otros colores que tenia a mano.

Mod%252520pantalla%252520boyu%252520450l



Mod%252520pantalla%252520boyu%252520450l



El resultado es este en la lente

Mod%252520pantalla%252520boyu%252520450l



Mod%252520pantalla%252520boyu%252520450l



#14 Manu_KP

Manu_KP

    Fundador

  • Fundador
  • 19817 Mensajes

Publicado el 31 May 2015 - 04:35 PM

Que cosa más chula y que resultado más limpio y profesional. Dan ganas de comprar una pantalla para desmontarla jeje

No se las veces que te lo he dicho pero estamos pidiendo a gritos una dedicación profesional a esto.

Comentar ImagenComentar ImagenComentar ImagenComentar ImagenComentar Imagen

Cíclidos Enanos: Machos Dic-11, Jul-13, Hembras Feb-12, especial-12 // Ciprínidos: Ene-12, May-12, Nov-12 // Atlas: vídeos-13

Invertebrados: Oct-12 // Siluriformes: Dic-11, Ene-12, Mar-12, Abr-13, Jun-13 // Scalares: May-12, Jul-13 // Carácidos: Abr-12, Feb-13

Area General: Mar-12, blanco 12, albino 12


#15 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 31 May 2015 - 06:27 PM

Se agradece manu pero la verdad es que me gano relativamente bien la vida con mi trabajo, hacer pantallas se ha convertido en un hobby.

Ademas yo intento que la gente se anime ha hacerlo por si mismo explicando bien los pasos y echando una mano con las dudas.

Me aporta mas eso, que la recompensa económica de hacerle ha alguien una pantalla.

Esta por ejemplo es un regalo de mi parte para los chicos de bichorium que pronto cumpliran su 5º aniversario.

He encargado una placa conmemorativa, pero si se propone un buen nombre para mi modesta industria led quizas me anime y le haga una placa con el nombre que propongáis.



#16 Manu_KP

Manu_KP

    Fundador

  • Fundador
  • 19817 Mensajes

Publicado el 31 May 2015 - 07:07 PM

Yo para placas y nombres soy nulo pero el gesto es un detalle de los que te identifican así que felicidades por ello.

Y no te pierdo de vista y tu no me pierdas a mi que ando con vueltas de un cambio y seguro que me vienes de perlas jeje

Comentar ImagenComentar ImagenComentar ImagenComentar ImagenComentar Imagen

Cíclidos Enanos: Machos Dic-11, Jul-13, Hembras Feb-12, especial-12 // Ciprínidos: Ene-12, May-12, Nov-12 // Atlas: vídeos-13

Invertebrados: Oct-12 // Siluriformes: Dic-11, Ene-12, Mar-12, Abr-13, Jun-13 // Scalares: May-12, Jul-13 // Carácidos: Abr-12, Feb-13

Area General: Mar-12, blanco 12, albino 12


#17 sebing12

sebing12

    Acuarista

  • Registered Users +50
  • 298 Mensajes

Publicado el 31 May 2015 - 09:30 PM

Excelente un resultado muy profesional ..

#18 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 04 June 2015 - 11:52 PM

Hoy despues de un largo trabajo he entregado la pantalla, os muestro alguna foto

Este es el acuario con la pantalla boyu original de 4x55wpl



Mod%252520pantalla%252520boyu%252520450l



Y esta foto es del mismo acuario pero  con la pantalla led



Mod%252520pantalla%252520boyu%252520450l



La verdad es que me ha gustado el resultado se ilumina muy bien el fondo y no han quedado zonas de sombras, es cierto que los extremos son algo mas oscuros pero tambien lo era con la pantalla anterior.

La pantalla de pl esta e unos 220watios y la led e unos 190w.

Lo bueno es que los led estan trabajando a menos de 600ma unos 4 amperios para las 7 series unos 571ma

Con lo que aun se puede dar mucha mas iluminación apenas esta al 75% de su potencial



Ahora haber si se monta el equipo de co2 y los chicos de bichorium hacen un mejor acuario con mas verde



Saludos


Editado por bikersoy, 04 June 2015 - 11:56 PM.

  • tupadrisimo le gusta esta

#19 disccris

disccris

    Moderador Discos, Invertebrados

  • Moderadores
  • 2179 Mensajes

Publicado el 05 June 2015 - 10:34 AM



He encargado una placa conmemorativa, pero si se propone un buen nombre para mi modesta industria led quizas me anime y le haga una placa con el nombre que propongáis.





ALLKA 220 (Aquarium Led Lighting Karlos)


  • bikersoy le gusta esta

#20 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 06 June 2015 - 03:20 PM

ALLKA 220 (Aquarium Led Lighting Karlos)



Me gusta mas sin siglas por que con siglas no queda muy pegadizo.

Pero se toma ne cuenta



#21 genico22

genico22

    Nuevo

  • Members
  • Pip
  • 3 Mensajes

Publicado el 20 November 2015 - 02:44 PM

Un 100

#22 damianrosario

damianrosario

    Usuario

  • Registered Users +50
  • 114 Mensajes

Publicado el 14 January 2017 - 05:24 PM

Buenas tardes, revivo este post para consultarte Karlos, probaste con otras medidas de cintas de cobre? Quiero hacer algo parecido pero para una pecera mas chica y consegui cinta de 1/4" pero 0.02mm de espesor. Me servirá?



#23 bikersoy

bikersoy

    Usuario Distinguido

  • Usuario Distinguido
  • 4721 Mensajes

Publicado el 15 May 2017 - 03:08 PM

Si he probado diferentes medidas creo que la tuya es de unos 6mm no es mal tamaño.
Si no contesto enviar privado y me paso
Un saludo





Toggle shoutbox Chat PA Open the Shoutbox in a popup

@  Toniramon : (08 May 2017 - 07:30 PM) Hola
@  Dracko1 : (26 January 2017 - 01:44 AM) :D
@  Dracko1 : (26 January 2017 - 01:44 AM) Hola
@  luis94 : (07 January 2017 - 05:18 AM) hola
@  Toniramon : (06 January 2017 - 03:42 PM) Helow Dracko1 :)
@  Alparu : (01 December 2016 - 11:53 PM) FELICIDADES ORIOL!!! :D :D :lol:
@  Toniramon : (22 November 2016 - 07:40 AM) Yo creo que la opción del video para compartir es buena si el software del foro también tiene dicha opción, pero este foro, de momento, no dispone de esta opción directa.
@  Alparu : (21 November 2016 - 10:11 PM) Es verdad es verdad es como te he dicho, yo cogía la parte de abajo y tu la de arriba. jajajaja lo bueno es que para la proxima no me acordaré.
@  Alparu : (21 November 2016 - 10:02 PM) gracias Toniramon, la verdad es que no sé porqué no me sale. en otros foros simplemente utilizo la función de insertar y ya está. Lo que si veo es que tu te refieres a la parte de arriba en el mismo navegador y yo utilizo la opción del video donde aparece compartir.
@  Toniramon : (21 November 2016 - 07:24 PM) te edité el mensaje inicial colocando el enlace "largo" que aparece en el navegador. Lo que ya no se porque a ti no te salía con el enlace corto como puse yo al principio. Podría ser cosa de navegador... pero la verdad que ni idea.
@  Alparu : (21 November 2016 - 06:49 PM) El codigo ... lo pones manualmente o usando la opcion BBcode ? la verdad es que lo he hecho mil veces y aún no me aclaro. Puedes editarme el mensaje y poner la ventana para poder entrar yo a editar y que vea como lo has echo?
@  Alparu : (21 November 2016 - 06:39 PM) pues nada que no me sale. Oriol me puedes editar el mensaje para que salga la ventana? por que yo lo hago como me dices y no hay manera
@  Alparu : (21 November 2016 - 12:53 PM) el trofeo puede ser que cayera en esos meses me lu dieron por una foto que aún conservo, pero tanto da
@  Alparu : (21 November 2016 - 12:53 PM) Gracias Toni ramon pero yo lo hago así y no hay forma. ¿puede ser que sea por el navegador que uso?.
@  Toniramon : (19 November 2016 - 09:54 PM) En cuanto a los trofeos, de invertebrados no he visto ninguno tuyo. A ver si justo cae en los meses que se borraron datos y por eso se perdió definitivamente.
@  Toniramon : (19 November 2016 - 09:51 PM) He editado el enlace. La url va entre [me.dia]http;//...[/me.dia](sin los puntos, que sino no sale), y al menos yo lo veo. Espero que lo vea todo el mundo.
@  Alparu : (19 November 2016 - 01:52 AM) http://planetacuario...uitos-y-peces/ https://youtu.be/egYjQ34kAiE
@  Alparu : (19 November 2016 - 01:50 AM) tentado lo que me habeis dicho Tonirramon y Oriol pero es que soy un negado. :angry: :unsure:
@  Alparu : (19 November 2016 - 01:49 AM) Os pongo enlace de tema y de youtube.
@  Alparu : (19 November 2016 - 01:48 AM) acabo de poner un video y de nuevo no me sale lo de la dichosa ventana. y es que de un dia para otro ya no me acuerdo. no se cuantas veces os he preguntado como se hace pero es que...AHORA ME SALE UN ERROR!!!
